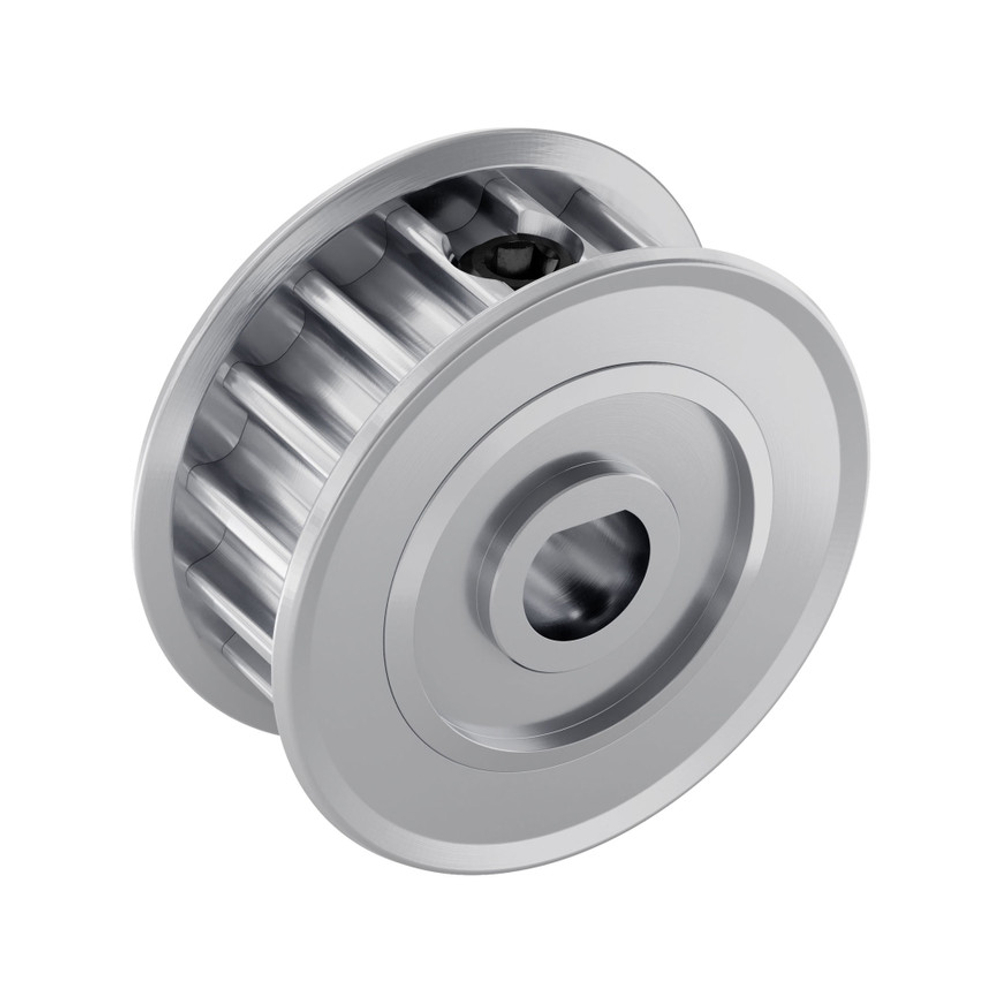

Данный шкив серии 3417 предназначен для установки на валы с D-образным профилем, что гарантирует защиту от проворачивания при высоких крутящих моментах. Посадочное отверстие 6mm D-Bore идеально подходит для планетарных мотор-редукторов серии 5202 Yellow Jacket и стандартных D-валов диаметром 6 мм. Фиксация на валу осуществляется с помощью установочного винта (set-screw).
Шкив изготовлен из алюминия с прозрачным анодированием, что сочетает малый вес с высокой коррозийной стойкостью и долговечностью зубьев. Профиль HTD (High Torque Drive) с шагом 5 мм минимизирует риск проскальзывания ремня даже при резких стартах и реверсивных нагрузках.
- Вес: 12 г
- Материал: Алюминий
- Покрытие: Прозрачное анодирование
- Количество зубьев: 16
- Шаг : 5 мм (HTD)
- Посадочное отверстие: 6mm D-Bore
- Ширина совместимого ремня: до 9 мм
Шкив оснащен боковыми фланцами, которые удерживают ремень в центре рабочей поверхности и предотвращают его соскальзывание во время работы. Это критически важно для механизмов, где валы могут иметь небольшие отклонения в соосности.
При монтаже убедитесь, что установочный винт упирается точно в плоскую часть (лыску) D-вала. Для предотвращения самопроизвольного выкручивания винта от вибраций рекомендуется использовать небольшое количество фиксатора резьбы средней прочности.
