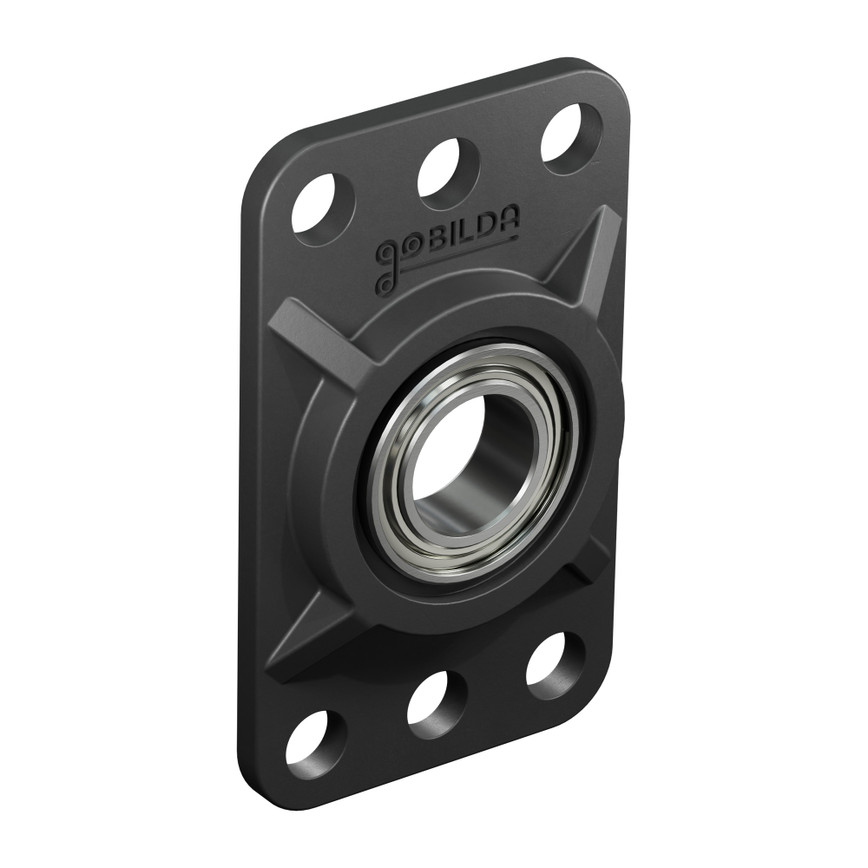

Опорный блок состоит из прецизионного подшипника из высокоуглеродистой стали, запрессованного в тонкий корпус из армированного волокном пластика. Особенность конструкции заключается в том, что фланец подшипника расположен заподлицо с задней плоскостью корпуса. При креплении блока к плоской поверхности подшипник оказывается полностью зажатым, что исключает осевой люфт и гарантирует стабильную работу вала под нагрузкой.
Компактные размеры и стандартная сетка отверстий goBILDA 16 мм делают этот блок универсальным решением для робототехники. Наличие дополнительных центральных отверстий с шагом 8 мм позволяет реализовать плотную компоновку механизмов. Геометрия блоков рассчитана так, что при установке «стык в стык» расстояние между центрами валов составляет ровно 24 мм, что идеально подходит для межосевых расстояний зубчатых передач.
- Вес: 5.4 г (каждый)
- Внутренний диаметр (Bore): 8 мм (под REX или круглый вал)
- Материал корпуса: Армированный волокном пластик
- Материал подшипника: Высокоуглеродистая сталь
- Монтажный паттерн: goBILDA 16 мм и 32 мм
- Количество в упаковке: 2 шт.
Эти блоки — отличное решение для систем на базе валов 8мм REX, где требуется создать надежную опору внутри канала или на плоскости балки, не увеличивая габариты механизма. Армированный пластик сочетает легкость с высокой прочностью на сжатие и вибрационную стойкость.
При монтаже рекомендуется использовать винты M4. Для обеспечения идеальной соосности при использовании пары блоков на одном валу, сначала установите вал в подшипники, а затем произведите окончательную затяжку крепежных винтов к раме.
