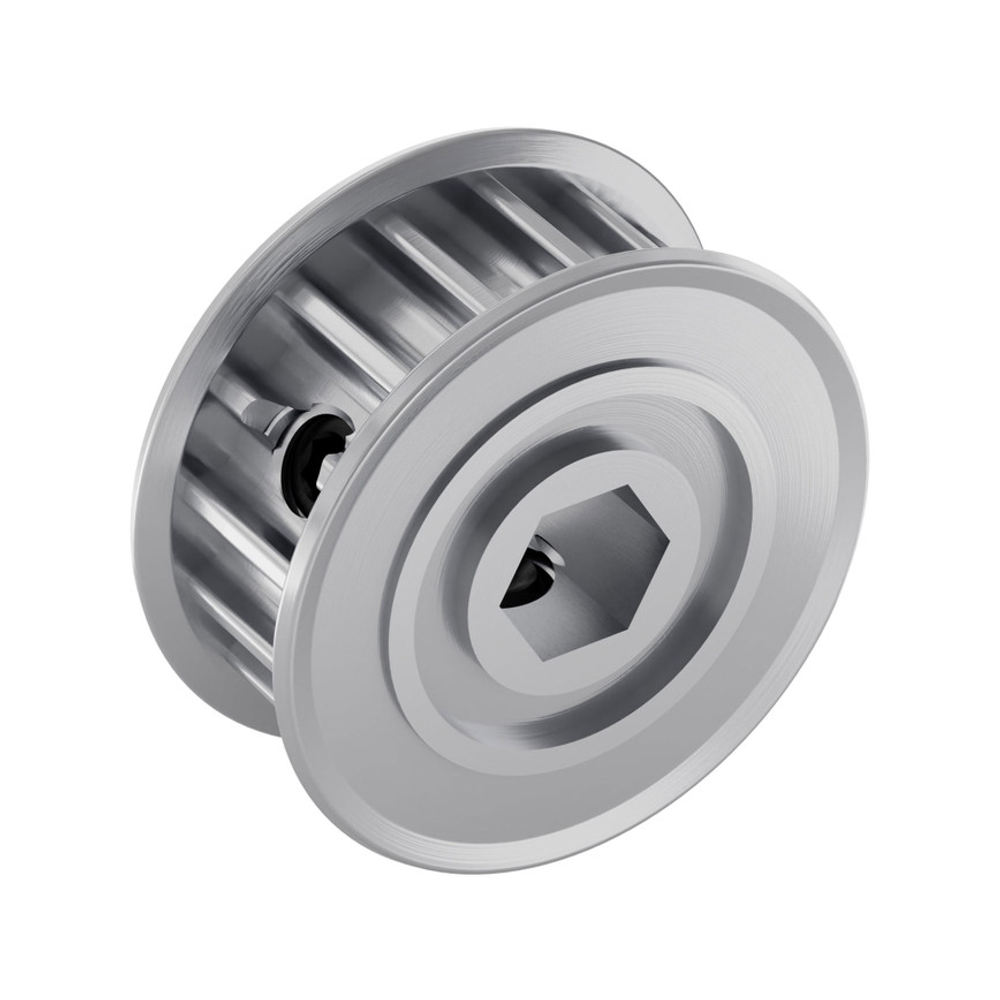

Этот шкив серии 3417 оснащен отверстием с профилем 8mm REX, которое идеально соответствует форме вала для создания прямого положительного привода (positive drive). Такая конструкция исключает риск проворачивания шкива на валу даже при экстремальных нагрузках. Пара установочных винтов (set-screws) надежно фиксирует шкив, предотвращая его осевое смещение вдоль вала во время работы.
Шкив изготовлен из высококачественного алюминия с прозрачным анодированием. Конструктивной особенностью являются встроенные выступы (шиммы) с обеих сторон, которые позволяют шкиву упираться непосредственно в подшипник, сохраняя при этом необходимый зазор до внешней обоймы подшипника. Это упрощает сборку плотных механических узлов без использования дополнительных дистанционных шайб.
- Вес: 28 г
- Материал: Алюминий
- Покрытие: Прозрачное анодирование (Clear Anodized)
- Количество зубьев: 16
- Шаг зубьев: 5 мм (HTD)
- Посадочное отверстие: 8mm REX™
- Ширина совместимого ремня: до 9 мм
Благодаря профилю HTD шкив обеспечивает плавное зацепление и высокую точность позиционирования, что критично для систем линейного перемещения и приводов роботов. Наличие фланцев гарантирует удержание ремня в рабочей зоне даже при интенсивных реверсивных движениях.
При установке на вал 8mm REX профиль отверстия берет на себя всю вращательную нагрузку, поэтому установочные винты служат только для осевой фиксации. Для обеспечения максимальной надежности в условиях вибрации рекомендуется использовать фиксатор резьбы средней прочности.
