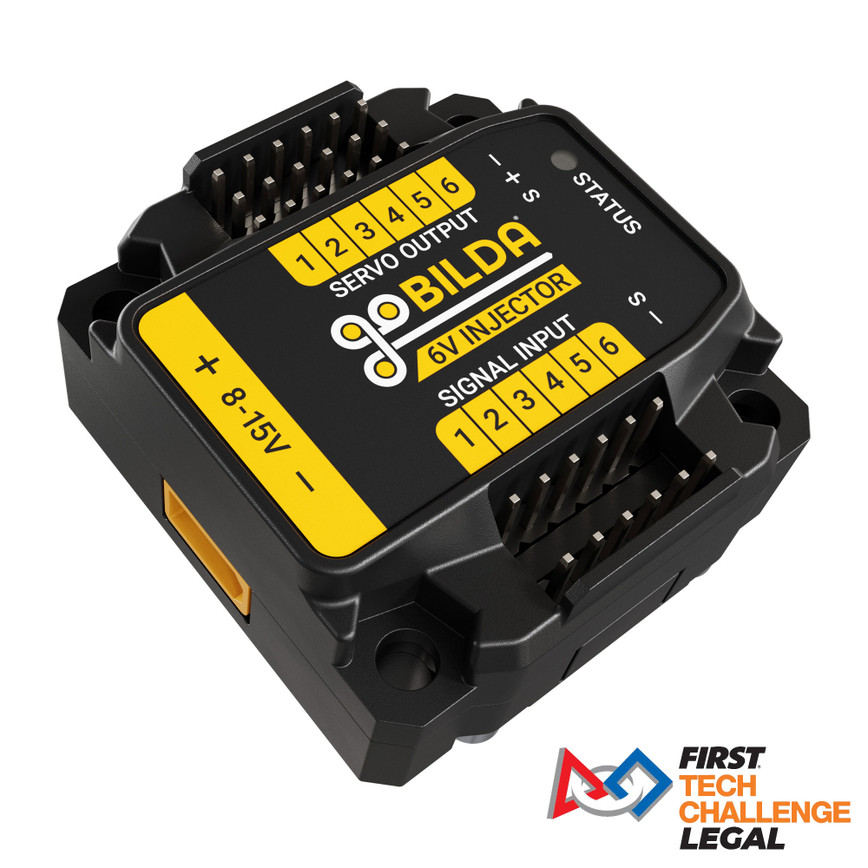

6V серво қуат инжекторы (6 арналы, 8-15V кіріс) — Бұл модуль серволарға арналған алты TJC8 кіріс және шығыс қосқыштарын қамтамасыз етеді. Кіріс сигналдары тікелей шығыстарға бағытталады, ал шығыс қосқыштары 24А кернеуде 6В таратады. Модульде кері кернеуден қорғау, шамадан тыс токтан қорғау және шамадан тыс жүктеме кезінде өшірілмей қауіпсіз жұмыс істеу үшін термиялық компенсация бар. Қосқыш PWM сигналы 500 мкс-тен асқанша шығыс қуатын блоктайды, бұл дұрыс емес сымдардың қосылуына жол бермейді. Бөлме температурасында 2 минут 30 секундқа дейін 6 В кернеуде 24А ток беруге есептелген, бұл стандартты FTC сәйкестігі кезінде тұрақты жұмысты қамтамасыз етеді.
- Салмағы: 62 г (бекіту жабдығы мен сымдармен бірге)
- Қосылған: 4 x M4 x 20 мм ұзындықтағы розетка басының қақпақ бұрандасы, 4 x M4 x 0,7 мм нейлок гайкалары
- Сымдар қосылған: 6 x серво ұзартқыш кабелі, қызыл сым алынып тасталған (3-позициялық TJC8, MH-FC, 200 мм)
- Кіріс кернеуі: 8-15 В
- Шығыс кернеуі: 6 В
- Шығыс тогы: 24 А
- Қуат кіріс қосқышы: XT30 (FH-MC)
- Кіріс сигналдары: TJC8 серво (FH-MC)
- Шығыс қосқыштары: TJC8 серво (FH-MC)
Қолданылуы: жоғары ток жүктемесі бар роботтар мен механизмдердегі серво қозғалтқыштарға арналған тұрақты қуат көзі, шамадан тыс жүктемелерден, қызып кетуден және дұрыс емес қосылымнан қорғау.
